Em uma bancada de eletrônica, uma descarga eletrostática pode ser tão pequena que o operador nem percebe. Para um componente eletrônico sensível, porém, essa mesma descarga pode causar falhas, reduzir sua vida útil ou comprometer seu funcionamento.
É por isso que empresas que trabalham com componentes eletrônicos utilizam tapetes ESD, tapetes antiestáticos e sistemas de aterramento para controlar a eletricidade estática no ambiente.
Mas existe um detalhe fundamental: um tapete ESD precisa fazer parte de um sistema de controle corretamente conectado para desempenhar sua função. O aterramento é justamente o que fornece um caminho controlado para equalização e dissipação das cargas eletrostáticas.
Neste artigo, você vai entender qual a importância do aterramento em um tapete ESD, como esse sistema funciona e quais cuidados ajudam a proteger componentes e equipamentos sensíveis.
O que é um tapete ESD e para que ele serve?
O tapete ESD é uma superfície desenvolvida para integrar estratégias de controle de descarga eletrostática em locais onde componentes sensíveis são manipulados.
Ele pode ser utilizado em bancadas, estações de montagem, manutenção eletrônica, laboratórios e outros ambientes que precisam controlar a geração e o acúmulo de eletricidade estática.
Dependendo de sua construção, o tapete apresenta propriedades dissipativas e/ou condutivas que permitem controlar as cargas presentes na superfície. Existem, por exemplo, tapetes de dupla camada com uma superfície dissipativa e outra camada condutiva, além de ponto específico para conexão do cabo de aterramento.
Porém, escolher um material ESD adequado é apenas uma parte da proteção, é necessário pensar em todo o sistema.
Por que o aterramento do tapete ESD é tão importante?
O aterramento permite que elementos condutivos e dissipativos de uma área ESD sejam mantidos próximos ao mesmo potencial elétrico, reduzindo diferenças de potencial capazes de provocar uma descarga.
A ANSI/ESD S6.1 estabelece parâmetros e procedimentos para criar, verificar e manter sistemas de aterramento e equipotencialização destinados à proteção de itens suscetíveis a ESD.
Em outras palavras, não basta ter um tapete antiestático sobre a bancada: ele precisa estar corretamente integrado ao sistema de controle ESD.
Como funciona o aterramento de um tapete ESD?

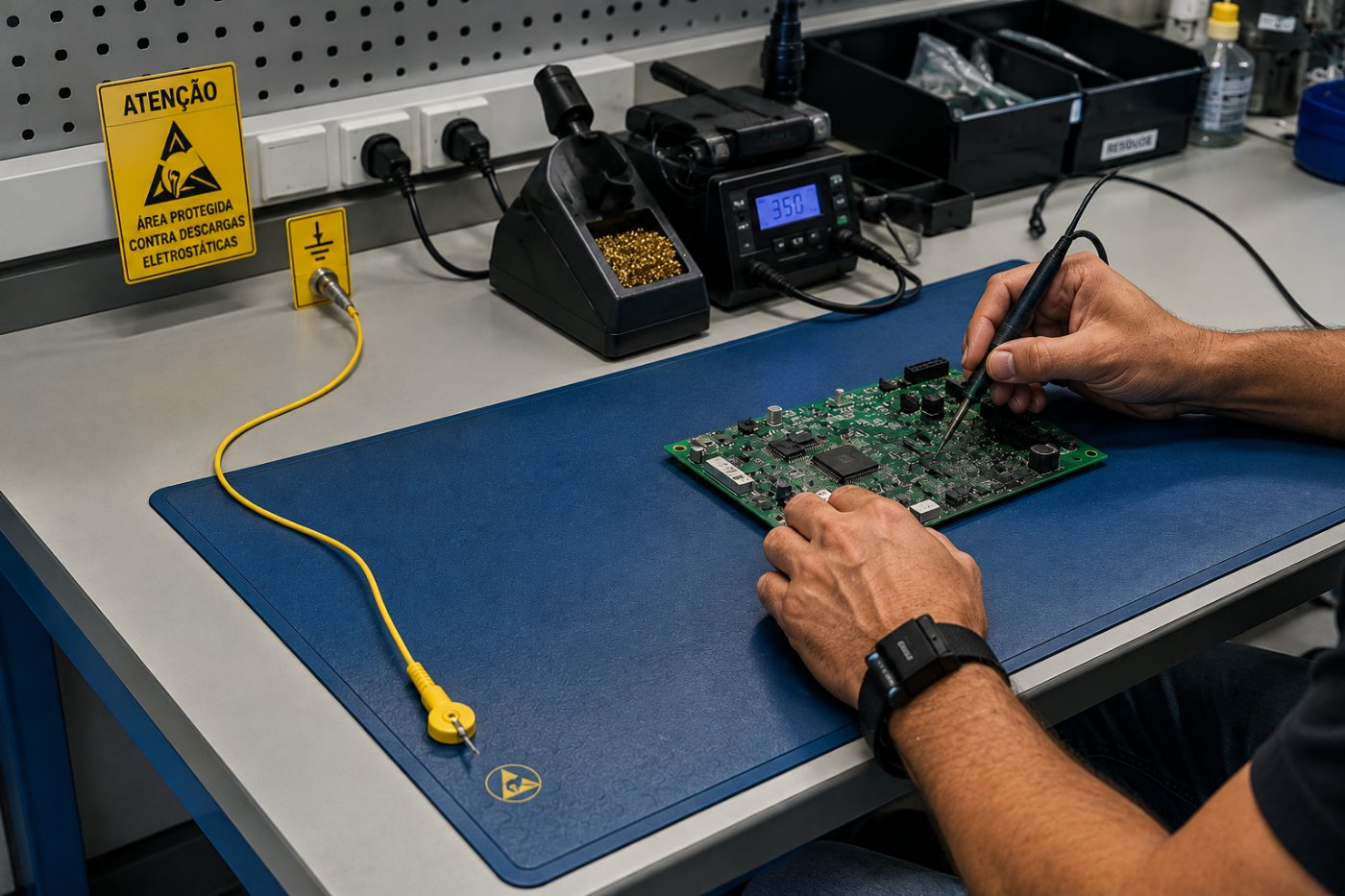

Em uma configuração típica, o tapete antiestático ESD possui um ponto de conexão ao qual é acoplado um cabo apropriado. Esse sistema é conectado à referência de aterramento definida para a área protegida.
Em uma EPA, os elementos técnicos ESD devem seguir uma estratégia de aterramento ou equipotencialização que mantenha os componentes relevantes eletricamente referenciados de forma apropriada. O conceito de ponto comum de aterramento é justamente utilizado para organizar essas conexões.
A configuração correta depende do projeto da área, dos equipamentos utilizados e do programa de controle ESD da empresa. Por isso, conexões improvisadas não devem substituir uma solução tecnicamente definida e verificada.
Veja também: Tapete isolante elétrico no Brasil: quais as normas e aplicações?
Como escolher um tapete ESD adequado para a empresa?
Antes de escolher apenas por tamanho ou preço, é importante entender a aplicação.
- O ambiente é uma bancada de montagem?
- Existe manipulação de placas eletrônicas?
- Há necessidade de resistência a solda ou produtos químicos?
- Como será realizada a conexão ao sistema ESD?
Essas perguntas ajudam a definir características como material, dimensões, resistência elétrica e tipo de conexão.
Contar com uma empresa especializada também ajuda a evitar a escolha de uma solução incompatível com as necessidades da operação.
Perguntas frequentes sobre aterramento de tapete ESD
O aterramento de tapetes antiestáticos costuma gerar dúvidas, principalmente porque a eficiência da proteção depende da integração entre superfície, conexão e demais elementos da área ESD. Veja algumas das perguntas mais comuns.
Posso conectar o tapete ESD em qualquer ponto metálico?
Não é recomendado improvisar. O ponto utilizado deve fazer parte do sistema de aterramento ou equipotencialização definido para a área ESD e seguir os requisitos técnicos aplicáveis.
Qual a diferença entre tapete ESD e tapete antifadiga?
O tapete ESD é desenvolvido para controle de eletricidade estática. Já o tapete antifadiga tem como principal objetivo proporcionar maior conforto e reduzir a fadiga de profissionais que trabalham em pé. Existem aplicações que podem exigir características combinadas, mas as funções não devem ser confundidas.
O aterramento elimina toda eletricidade estática?
O aterramento é uma parte fundamental do controle ESD, mas a proteção completa pode envolver diferentes medidas, como superfícies apropriadas, controle de pessoal, procedimentos, equipamentos e verificações periódicas.
Como saber se um tapete é realmente ESD?
É importante consultar as especificações técnicas do produto, como propriedades elétricas, materiais, normas ou métodos de ensaio atendidos e recomendações de instalação e aterramento.
Leia mais em: Piso inadequado pode gerar multa trabalhista?
Proteção ESD depende de uma instalação correta
